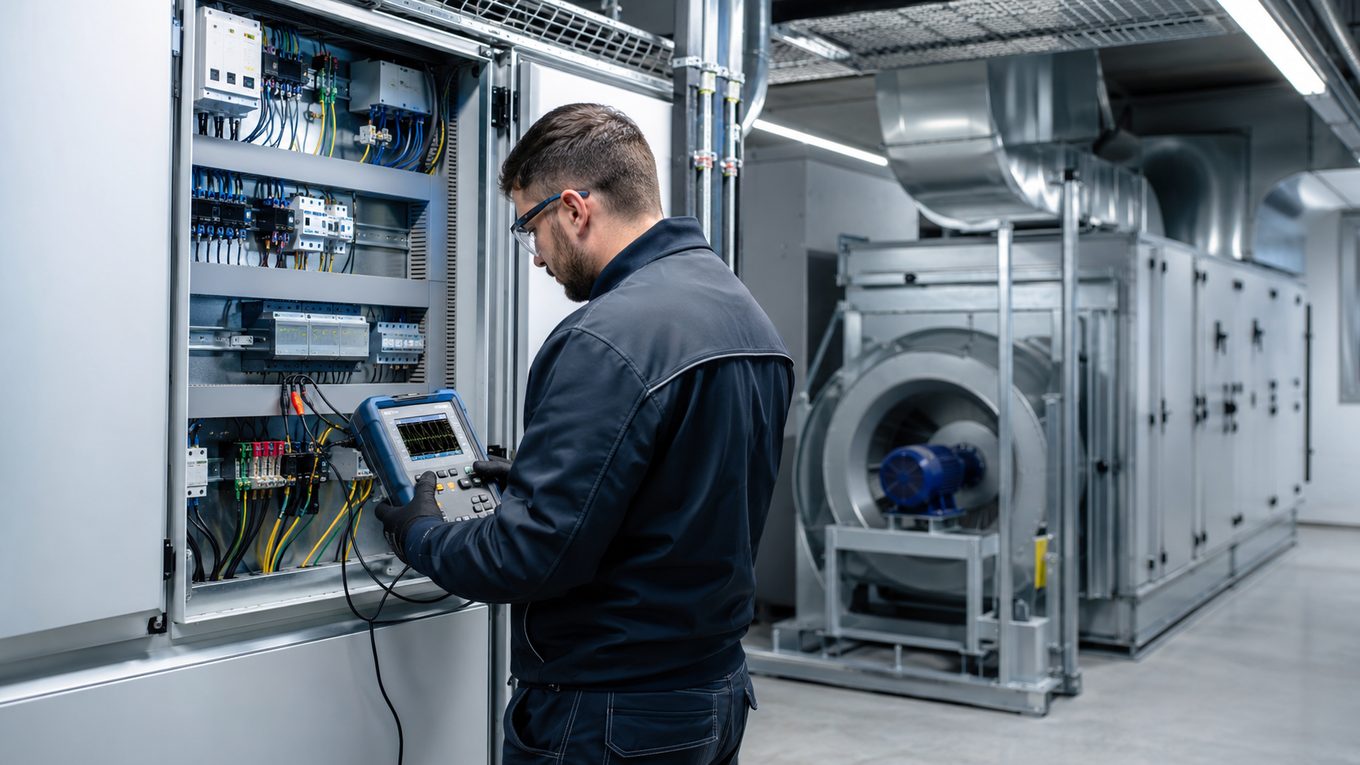

Stromverschmutzung & THD-Werte: wenn die Netzqualität zum Problem wird.

Moderne Anlagen arbeiten effizient, enthalten aber immer mehr elektronische Verbraucher. EC-Motoren, Frequenzumrichter, Schaltnetzteile, LED-Treiber, Steuerungen und Ladegeräte können Netzrückwirkungen verursachen. Werden THD-Werte auffällig oder nicht eingehalten, lohnt sich eine strukturierte technische Abklärung.

Dieser Ratgeber erklärt verständlich, was Stromverschmutzung ist, wie Oberschwingungen entstehen, was THDu und THDi bedeuten und weshalb es je nach Anlage problematisch sein kann, wenn THD-Werte nicht eingehalten werden.

Strom ist nicht immer sauber.

Im Idealfall ist die Netzspannung eine saubere Sinuskurve mit konstanter Frequenz. In der Praxis ist diese Kurve aber selten perfekt. Viele elektronische Geräte entnehmen dem Netz keinen gleichmässigen, sinusförmigen Strom, sondern in kurzen Impulsen. Solche Verbraucher nennt man nichtlineare Lasten.

Diese verzerrten Ströme fliessen über die Netzimpedanz und können die Spannungskurve verformen. Die Abweichung von der idealen Sinusform bezeichnet man umgangssprachlich als Stromverschmutzung — fachlich geht es um Oberschwingungen (auch Oberwellen genannt) und harmonische Verzerrung.

Je mehr elektronische Verbraucher in einem Netzabschnitt arbeiten, desto stärker können sich diese Netzrückwirkungen summieren. Das betrifft heute fast jeden Gewerbebetrieb, jede Werkstatt und jede moderne Lüftungsanlage.

Was bedeuten THDu und THDi?

THD steht für Total Harmonic Distortion, also die gesamte harmonische Verzerrung. Der Wert beschreibt in Prozent, wie stark eine Kurve von der reinen Sinusform abweicht.

THDu · Spannung

Verzerrung der Spannung

THDu beschreibt, wie stark die Netzspannung von der idealen Sinusform abweicht — also wie sauber die Spannung ist, die an einem Punkt im Netz anliegt. THDu ist ein Mass für die Spannungsqualität.

THDi · Strom

Verzerrung des Stroms

THDi beschreibt die Verzerrung des Stroms, den ein Verbraucher zieht. Ein hoher THDi ist typisch für nichtlineare Lasten wie Frequenzumrichter oder Schaltnetzteile und ein Mass für die Stromqualität.

Wichtig: Ein hoher THDi-Wert bedeutet nicht automatisch, dass die Netzspannung unzulässig ist. Er kann aber ein Hinweis auf Netzrückwirkungen und Belastungen sein, die man sich je nach Anlage genauer ansehen sollte.

Bewertet werden solche Werte oft am Netzanschlusspunkt, dem sogenannten PCC (Point of Common Coupling) — also der Schnittstelle zwischen dem öffentlichen Netz und der eigenen Anlage. Wo genau gemessen wird und welche Norm herangezogen wird, ist für die Aussagekraft entscheidend.

Warum entstehen Oberschwingungen?

Oberschwingungen entstehen überall dort, wo Leistungselektronik im Spiel ist. Typische Quellen für Netzrückwirkungen sind:

Antriebe

Frequenzumrichter

Frequenzumrichter erzeugen bauartbedingt Oberschwingungen im Eingangsstrom — ein zentrales Thema bei Frequenzumrichter Oberschwingungen.

Ventilatoren

EC-Motoren

EC-Motoren sind effizient, arbeiten aber mit Leistungselektronik und können je nach Aufbau EC Motoren Netzrückwirkungen verursachen.

Netzteile

Schaltnetzteile

Schaltnetzteile in Geräten und Steuerungen ziehen den Strom impulsartig und tragen zur harmonischen Verzerrung bei.

Beleuchtung

LED-Treiber

LED-Treiber sind nichtlineare Lasten und können — gerade in grosser Zahl — spürbare Oberschwingungen erzeugen.

Notstrom

USV-Anlagen

USV-Anlagen mit Leistungselektronik können je nach Technologie Netzrückwirkungen verursachen.

Laden

Ladegeräte

Ladegeräte und Ladeinfrastruktur zählen ebenfalls zu den elektronischen Verbrauchern mit möglichem Einfluss auf die Netzqualität.

Solar

PV-Wechselrichter

PV-Wechselrichter speisen über Leistungselektronik ein und können die Stromqualität beeinflussen.

Maschinen

Leistungselektronik

Maschinen mit Umrichtern, Reglern oder Schaltnetzteilen sind häufige Quellen für Störungen durch Oberschwingungen.

Lüftung

Geregelte Ventilatoren

Lüftungsanlagen mit elektronisch geregelten Ventilatoren vereinen mehrere dieser Effekte — die Lüftungsanlage Stromqualität sollte deshalb mitbetrachtet werden.

Was passiert, wenn THD-Werte nicht eingehalten werden?

Zu hohe Oberschwingungen können sich je nach Anlage unterschiedlich auswirken. Möglich sind unter anderem:

• Erwärmung von Kabeln, Transformatoren und Komponenten durch zusätzliche Ströme
• unnötige elektrische Verluste und eine schlechtere Effizienz
• Fehlauslösungen von Sicherungen, FI/LS oder anderen Schutzorganen
• Störungen an Steuerungen, Sensoren oder der Kommunikation
• Brummen, Vibrationen oder auffälliges Verhalten von Komponenten
• kürzere Lebensdauer empfindlicher Elektronik
• Probleme mit Blindleistungskompensation oder Kondensatoren
• Messfehler oder instabile Anlagenzustände

Wie stark diese Effekte tatsächlich auftreten, hängt stark von Höhe und Dauer der Oberschwingungen, der Netzimpedanz, dem Anlagenaufbau und dem Messpunkt ab. Nicht jede Verzerrung führt zu Problemen — entscheidend ist die konkrete Situation.

Welche Normen und Grenzwerte sind relevant?

Für Oberschwingungen und Netzqualität gibt es mehrere Normen, die unterschiedliche Dinge regeln. Ein einzelner Prozentwert ohne Messpunkt, Messdauer und Normbezug ist wenig aussagekräftig:

EN 50160

Spannungsqualität im Netz

EN 50160 beschreibt Merkmale der Spannung in öffentlichen europäischen Verteilnetzen — bewertet über längere Zeiträume und statistisch. Sie beschreibt, was das Netz liefert, und ist keine Emissionsgrenze für einzelne Geräte.

IEC 61000-3-2

Geräte bis 16 A pro Phase

IEC 61000-3-2 betrifft Oberschwingungsströme von Geräten mit einem Nennstrom bis 16 A pro Phase — relevant im Rahmen der EMV und der CE-Kennzeichnung.

IEC 61000-3-12

Geräte über 16 A bis 75 A

IEC 61000-3-12 betrifft Geräte mit einem Eingangsstrom über 16 A und bis 75 A pro Phase am öffentlichen Niederspannungsnetz.

IEEE 519

Anlage & Netzanschluss (PCC)

IEEE 519 wird häufig als Referenz für Anlagen und den Netzanschlusspunkt (PCC) herangezogen. Sie verteilt die Verantwortung zwischen Netzbetreiber (Spannung) und Anlagenbetreiber (Strom).

Welche Werte im Einzelfall zulässig oder kritisch sind, hängt von Norm, Netzebene, Anschlussleistung, Messpunkt, Messdauer, Netzimpedanz und Anlagenaufbau ab. Die Normen sollten immer in ihrer aktuellen Fassung und im konkreten Kontext geprüft werden — dieser Ratgeber ersetzt keine normative oder rechtliche Beurteilung.

Wie erkennt man mögliche Probleme?

Oft zeigen sich mögliche Probleme mit der Netzqualität zunächst als unspezifische Störungen. Typische Hinweise können sein:

• unerklärliche Störungen im laufenden Betrieb
• warme Kabel, Schaltschränke oder Transformatoren
• wiederholte Ausfälle ohne klare Ursache
• Fehlermeldungen an Frequenzumrichtern oder EC-Controllern
• flackernde Beleuchtung
• wiederholt ausgelöste Sicherungen oder FI/LS
• Probleme, die nach der Erweiterung einer Anlage auftreten
• mehrere elektronische Verbraucher im selben Netzabschnitt

Einzelne dieser Punkte sind noch kein Beweis für Oberschwingungen. In Kombination können sie aber ein Hinweis darauf sein, dass sich eine genauere Prüfung lohnt.

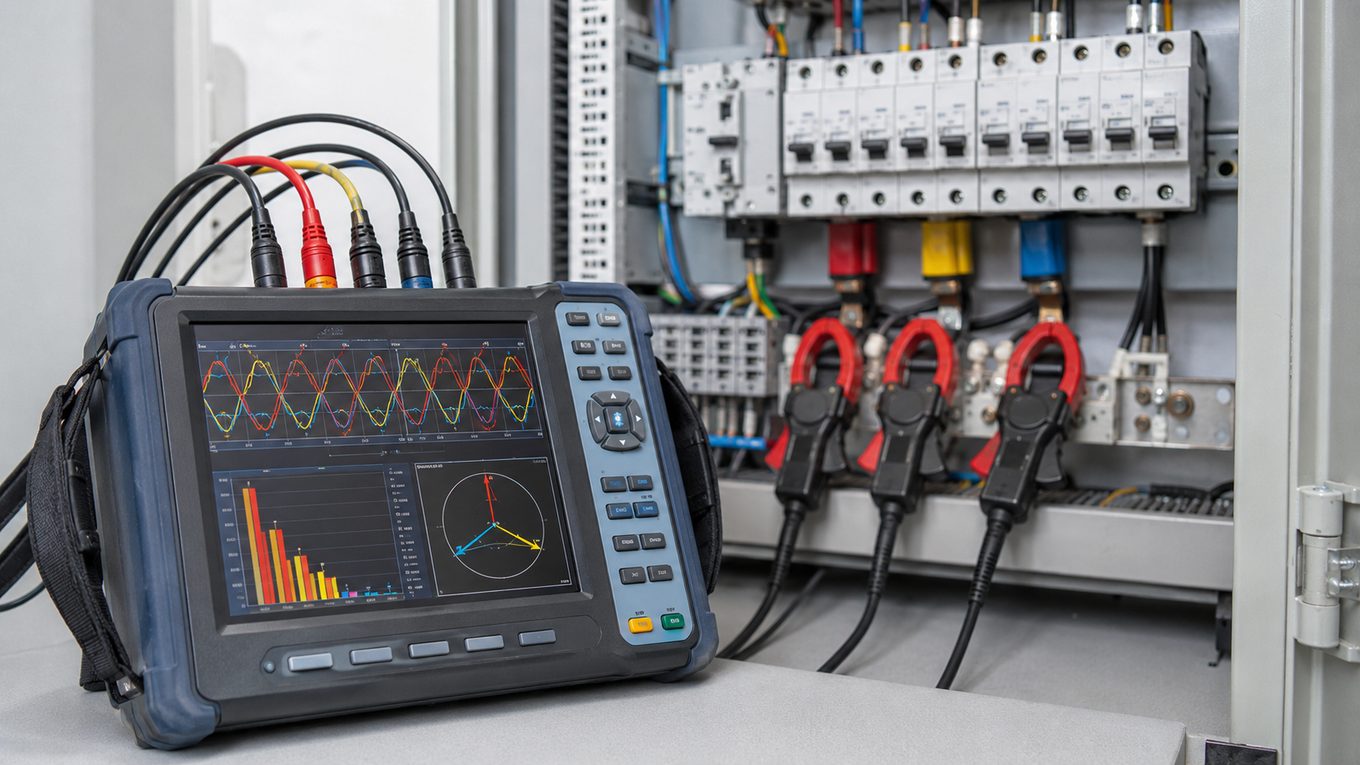

Warum eine Power-Quality-Messung wichtig ist.

Ob und wie stark Oberschwingungen ein Problem sind, lässt sich nur mit einer sauberen Power Quality Messung beurteilen. Wichtig dabei:

• Messung über einen ausreichend langen Zeitraum, um Lastwechsel abzubilden
• Messung am richtigen Punkt, meist am Netzanschluss oder am relevanten Verteiler
• Lastprofile und Betriebszustände berücksichtigen
• THDu, THDi und einzelne Harmonische getrennt betrachten
• auch Neutralleiterstrom, Spannungseinbrüche, Flicker und Blindleistung mitmessen

Eine einzelne Momentaufnahme reicht oft nicht aus, um die Netzqualität zu beurteilen. Die Auswertung sollte durch eine Fachperson erfolgen, die die Werte im Zusammenhang einordnen kann. Wer die Netzqualität prüfen möchte, beginnt am besten mit einer strukturierten Messung.

Was hilft gegen hohe THD-Werte?

Gegen zu hohe Oberschwingungen gibt es je nach Anlage verschiedene Ansätze. Häufig ist eine Kombination sinnvoll:

• saubere Planung der elektrischen Installation von Anfang an
• richtige Dimensionierung von Leitungen, Transformatoren und Schutzorganen
• Netz- und Zwischenkreisdrosseln zur Glättung des Stroms
• Oberschwingungsfilter — je nach Fall aktive Filter oder passive Filter
• Geräte mit gutem Power-Factor-Correction-Verhalten bevorzugen
• empfindliche Steuerungen sauber vom Rest der Anlage trennen
• Erdung und Verdrahtung prüfen
• abgestimmte Schaltschränke und Komponenten einsetzen
• Lasten sinnvoll im Netz verteilen
• bei Lüftungsanlagen EC-Motoren, Regler und Schaltschrank gemeinsam betrachten

Welche Massnahme im Einzelfall passt, sollte technisch geprüft werden. Ein Oberschwingungsfilter ist nicht immer nötig — manchmal genügen Drosseln, eine bessere Verteilung der Lasten oder Anpassungen im Schaltschrank.

Passende Produkte & Lösungen.

Für Lüftungsanlagen, EC-Ventilatoren, Schaltschränke und Netzqualität betrachten wir die passenden Bausteine gemeinsam:

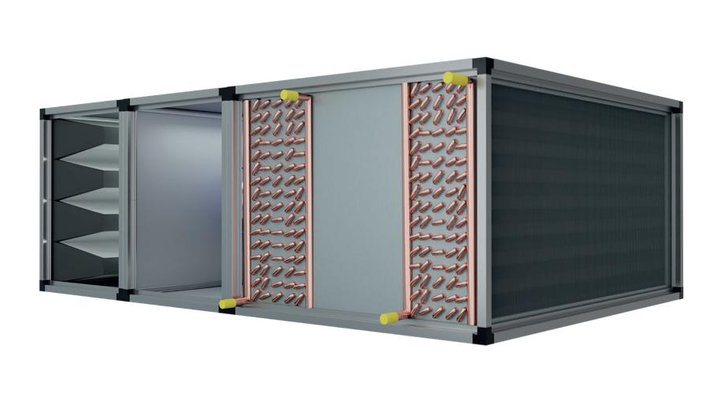

AHU

Air-Handling-Unit

Kompakte Lüftungseinheit mit EC-Ventilatoren, Filterstufen und Steuerung — als abgestimmte Einheit, bei der Luftführung und Elektrik zusammenpassen.

Zum Produkt Box

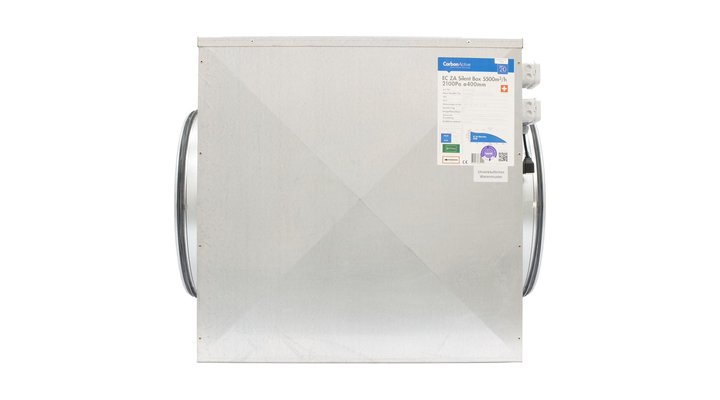

SilentBox / Ventilatorbox

Leise Ventilatorbox mit EC-Motor, direkt einsetzbar. Gerade bei mehreren Boxen sollte die elektrische Einbindung mitgedacht werden.

Zum Produkt Filter

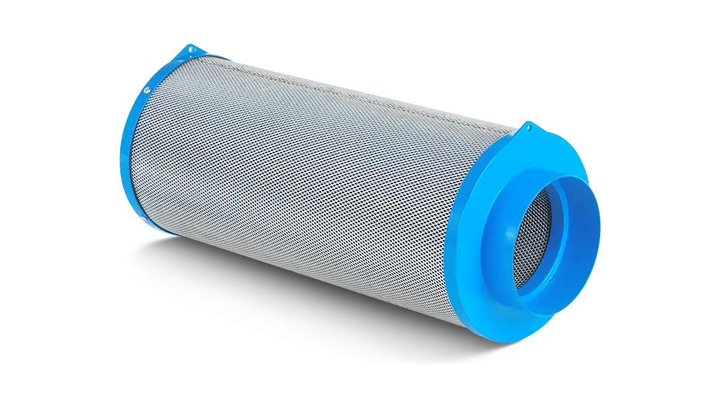

Aktivkohlefilter

Aktivkohlefilter zur Reduktion von Gerüchen und Schadstoffen — passend zu den Boxen und AHUs, mit transparenten Preisen ohne Login.

Zum Produkt

Wann lohnt sich eine individuelle Prüfung?

Nicht jede Anlage braucht eine Power-Quality-Messung. In diesen Fällen kann sich eine individuelle Prüfung aber lohnen:

• mehrere EC-Ventilatoren oder Frequenzumrichter im Einsatz
• wiederkehrende Störungen ohne klare Ursache
• geplante Erweiterung einer bestehenden Anlage
• ein neuer Schaltschrank oder Umbau der Steuerung
• Probleme direkt nach der Inbetriebnahme
• auffällige THD-Werte aus einer ersten Messung
• Vorgaben von Netzbetreiber, Kunde oder Projekt
• technische Räume mit empfindlicher Steuerung
• Produktionsbetriebe oder Labore mit hohen Anforderungen

Wir prüfen deine Anlage.

Lüftungsprofis.ch unterstützt bei der technischen Einschätzung von Lüftungsanlagen, EC-Ventilatoren, Schaltschränken und möglichen Netzrückwirkungen. Wenn THD-Werte auffällig sind oder Störungen auftreten, lohnt sich eine strukturierte Abklärung mit Messung, Komponentenprüfung und passenden Massnahmen.
